Wednesday, April 12, 2006, 00:47

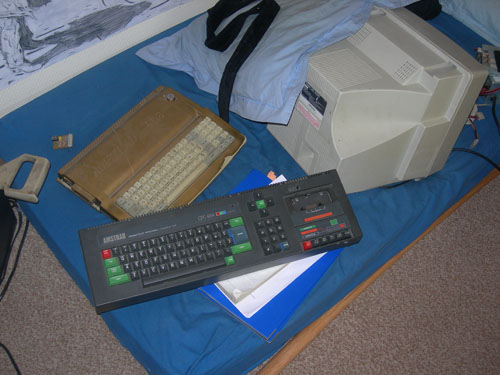

Amstrad CPC 6128 +

[image]
Ze bestiole. Lecteur disquette à prioris désactivé suite à un essaie du lecteur externe... Le jeu en cartouche fonctionne.

[image]
Un joystick acheté à easycash en cour de montage...
[image]
Plaquette simplissime.

[image]
Deux pads identiques, d'un système bizarre de mini jeux.
[image]
Plaquette plus complexe, mais fesable.

Comments:

freemac, Wednesday, April 12, 2006, 00:56

http://phenixinformatique.free.fr/ : Où j'ai trouvé la connectique.
http://amstrad.cpc.free.fr/ : la secte (plans particuliers, documents)



freemac, Wednesday, April 12, 2006, 19:51

[image]
Héhé



MiGaNuTs, Wednesday, April 12, 2006, 23:58

On dit "typon", pas "plaquette", nan mais oh, electronicien a 2 balles va !



MiGaNuTs, Wednesday, April 12, 2006, 23:58

On dit "typon", pas "plaquette", nan mais oh, electronicien a 2 balles va !



MiGaNuTs, Wednesday, April 12, 2006, 23:58

On dit "typon", pas "plaquette", nan mais oh, electronicien a 2 balles va !



freemac, Thursday, April 13, 2006, 00:30

Au moins j'aurais compris XD


[image]
Le logo qui était sur la puce du joystick (que j'ai arraché à la place de dessouder car elle m'a pris la tête)



freemac, Friday, April 14, 2006, 02:47

[image]
L'Amstrad du warrior Jérémy (avec lecteur 3.5 et carte son sur port d'extension)
[image]

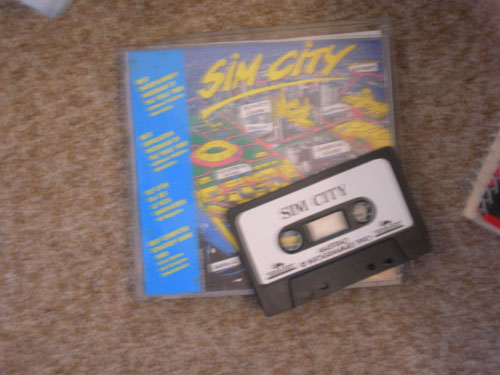

Sim city...
(photos de Jouly)



freemac, Saturday, April 15, 2006, 03:12

J'ai commandé mon oscillo... ainsi que des bouquins sur le VHDL et le VHDL-AMS. J'en ai profité pour commander les connectiques du amstrad, par contre g du mal à trouver la prise pour brancher l'écran sur le 464... Si çàa continu je vais bouriner la prise (lui mettre une prise ps/2 à la place de l'original)



freemac, Saturday, April 15, 2006, 16:21

Les manettes sont soudés et testés (via des del), me manque plus que les connectiques...



freemac, Wednesday, April 19, 2006, 23:57

[image]

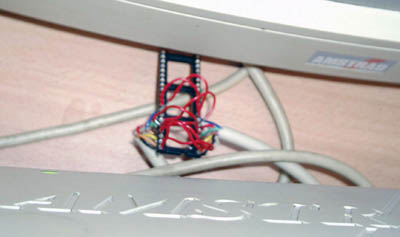

J'ai utilisé une tulipe pour m'amuser avec les couleurs de l'écran...
[image]
Il faut laisser la cartouche de jeu sinon l'amstrad ne démarre pas :/
[image]

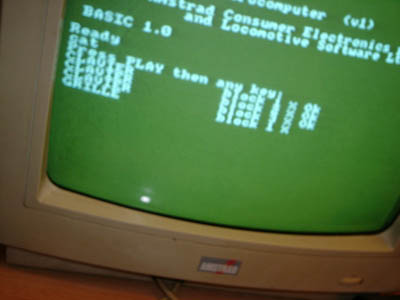

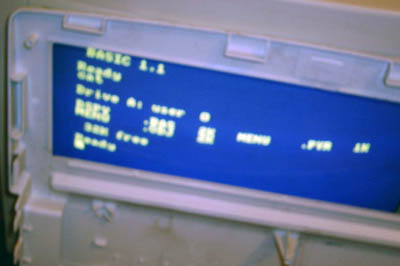

Mon premier cat qui marche !!!
Ya un élastique à la place de la courroie, j'ai regardé de quel sens ça tourne et j'ai mis 3 ptites couches de scotch sur le lecteur afin de surélever la courroie pour pas qu'elle se bloque...
Pour l'instant je suis qu'en lecture seule (fo que je scotch la protection comment djà ???), mais bon perso jm'en fou... Ouah double face la disquette XD



freemac, Thursday, April 20, 2006, 03:11

Et ça continue le bricolage
[image]

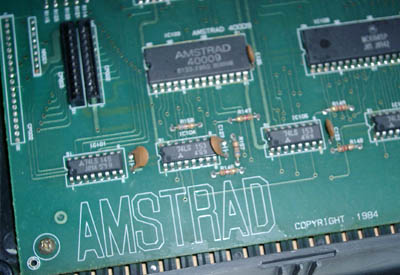

1984 !
La plaque est d'une simplicitée affolante : des puces répartis sur un seul côté de la plaque, des soudures de l'autre côtés. 2cm à peut près entre chaque composant...
[image]
La tulipe aide bien... synchro sur le fil marron, masse sur le noir, puis rouge vert bleu. Sauf que je n'ai pas trouvé encore la bonne combinaison pour les couleurs XD
[image]



freemac, Thursday, April 20, 2006, 03:18

V trouver une statégie pour les couleurs : essayer avec le 6128+ avec rouge soloo, puis vert solo, puis bleu solo... mémoriser les couleurs au démarrage, à la limite mémoriser le border qui fait un bord rouge... un bord vert et un bleu.



freemac, Thursday, April 20, 2006, 04:09

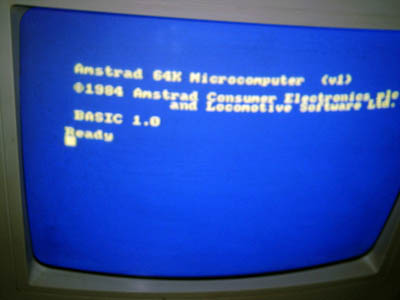

[image]

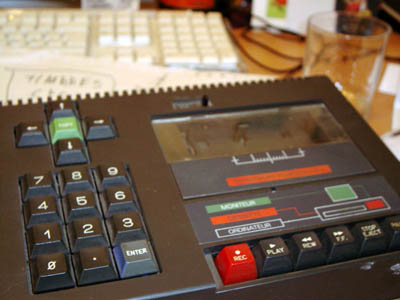

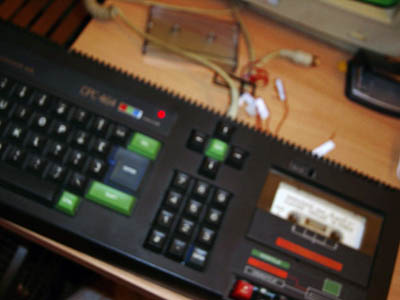

Youpi ça marche, j'ai testé une cassette ça a marché impect par contre c'est lent : il faut lire toute la cassette pour faire un cat, puis rembobiner, puis lire toute la cassette pour faire un run... puis rembobiner pour la prochaine fois ^^



freemac, Thursday, April 20, 2006, 14:46

Yen a qui mettent une cassette-jack de voiture et un lecteur mp3 au bout.
Si je trouve direct le fil où poser un jack par soudure sans avoir à appuyer sur play (et donc conserver le lecteur) je préfèrerai...



freemac, Thursday, April 20, 2006, 15:17

www.amstradtoday.com : upgrad
Le site semble clair, lecteur de disquette 3.5 sur 6128+, prises jack sur 6128, péritel pour CPC et CPC+
http://www.amstradtoday.com/
Leur liste de lien est aussi intéressant hum hum
www.cpc-hardware.com : soudage direct de jack sur 464 !!!



freemac, Thursday, April 20, 2006, 15:25

Il soude deux fils donc c'est du mono.
Il y a une prise jack sur le 464 qui ne semble pas être utile... pour l'instant ;)
Au moins ça bouzillera pas le lecteur d'origine, et ça c cool ^^



freemac, Thursday, April 20, 2006, 17:18

[image]
Vue que j'ai redémonté mon 464, j'en profite pour vous donner les bon branchement histoire de ne pas vous casser trop la tête.
La masse ne sert pas, elle était là pour faire face au fil pour la luminosité qu'on branche pas.
Donc RGB, synchro et zou.

Sinon j'ai testé le montage pour le lecteur mp3.
J'ai mis la masse du jack à -, et un côté à +, on entend la lecture mais j'ai vraiment un mauvais lecteur mp3 : moi ça joue plus aigu les bip bip :(
Lecteur de disquette alors ???



freemac, Thursday, April 20, 2006, 17:36

Ouah ça marche avec arkanoid.mp3 : déjà 2 blocs lus youhou !

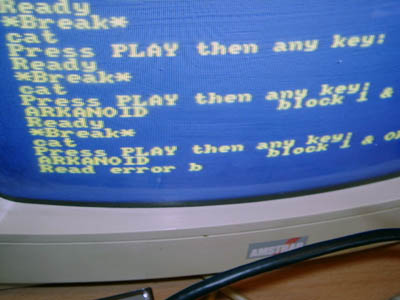

J'ai mis mon lecteur au plus bas, j'ai eu une erreur b, donc j'ai mis deux cran au dessus (tout par défaut, c'est à dire fichiers cachés jartés de la clée (les préférences du lecteur))
je cat ça dit deux lignes arkanoid pour le premier.
je fait donc echap, run"arkanoid puis entrée, puis lecture du morceau sur la clée.
ça marche pour l'instant, premiere image ^^



freemac, Thursday, April 20, 2006, 17:55

[image]

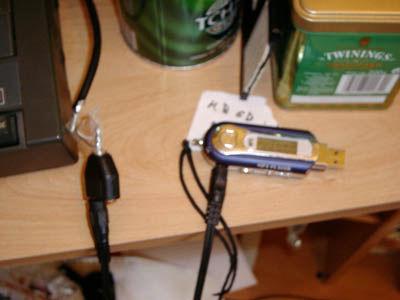

Lecteur mp3
[image]
Tu vas marcher oui ???
[image]
ah quand même
[image]
Vivement le joystick ^^



freemac, Thursday, April 20, 2006, 18:23

[image]
Confirmation pour le côté jack non précisé précisément, ça se soude comme ça.
